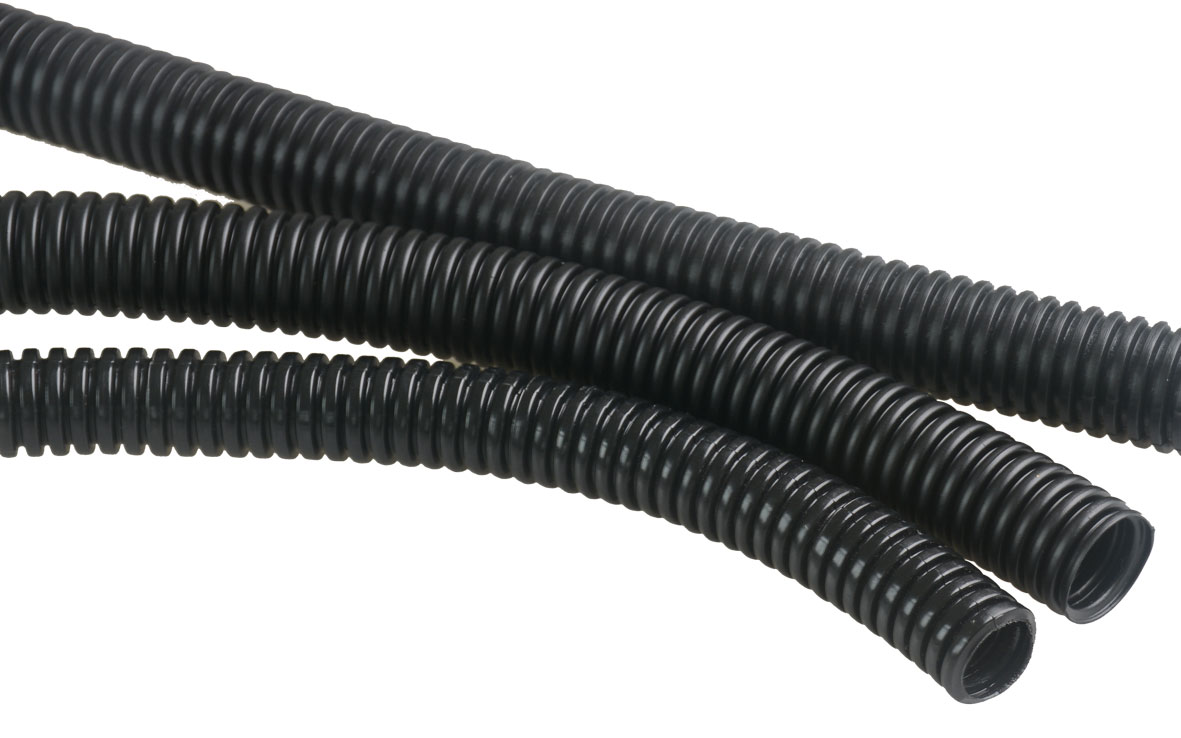

塑料波紋管孔洞如何檢測？

背景知識

在波紋管成型后，需要對波紋管上是否有孔洞進行檢測，防止次品流入市場，保證生產加工質量。目前也有使用光線檢測的方法，將光源放入波紋管內，使光源在波紋管內運動，在波紋管外側設置光敏元件跟隨光源移動，通過光敏元件進行光線的檢測。當波紋管上有孔洞時，光源發出的光線由孔洞穿出至波紋管的外側，光敏元件接收到光線后，發出指示信號，從而提示該波紋管有孔洞，是次品，需要被淘汰。但是由于波紋管上具有多個褶皺，相鄰褶皺之間容易相互阻擋，當孔洞被相鄰褶皺阻擋時，光線仍然無法由孔洞射出，從而容易造成誤檢，檢測效果不好。

本文章意在提供塑料波紋管孔洞檢測裝置，以提高對波紋管的檢測精度。

為達到上述目的，本產品的基礎技術方案如下:塑料波紋管孔洞檢測裝置，包括檢測臺，檢測臺包括底板，底板上設有機架，底板上設有由上至下貫穿底板的穿孔，底板的下側設有金屬鈴殼，金屬鈴殼的上端設有上開口、下端設有下開口，上開口與穿孔的下端連接，金屬鈴殼內活動連接有振動軸，振動軸的一端依次穿過上開口和穿孔并向底板的上側延伸，振動軸位于金屬鈴殼內的部位連接有拉繩，拉繩上連接有吊球，吊球位于金屬鈴殼內，機架上設有固定機構，固定機構包括轉動連接在機架上的中心軸管，中心軸管的一端連接有風箱，中心軸管上固定連接有皮帶輪，皮帶輪連接有第一電機，中心軸管的另一端固定連接有螺紋管，螺紋管上套設有螺紋連接的中心滑塊，中心滑塊上滑動連接有豎桿，中心軸管的外部套設有外管道，外管道轉動連接在機架上且連接有第二電機，且外管道上固定連接有上斜桿，上斜桿上滑動連接有上滑塊，上滑塊也滑動連接在豎桿上。

本方案的原理是：固定機構用于將波紋管固定，當?shù)谝浑姍C(jī)工作時，通過皮帶輪和中心軸管帶動螺紋管旋轉，當?shù)诙姍C(jī)工作時，將帶動外管道旋轉，外管道帶動固定連接的上斜桿轉動，上斜桿上的上滑塊跟隨移動，由于上滑塊與中心滑塊之間連接有豎桿，因此，上滑塊將帶動中心滑塊在螺紋管上發生旋轉。當?shù)谝浑姍C(jī)和第二電機的轉速存在差異時，由于中心滑塊的旋轉速度來自于第二電機，而螺紋管的旋轉速度來自于第一電機，因此中心滑塊與螺紋管之間將產生速度差，從而使得螺紋管推動中心滑塊發生滑動。中心滑塊滑動而通過豎桿帶動上滑塊共同移動，從而使上滑塊移動至上斜桿遠離中心軸管的一端而將波紋管抵緊，實現波紋管的自動固定。此時風箱內的風將經由中心軸管吹入螺紋管內，并由螺紋管吹入至波紋管內。氣流由波紋管的一端向另一端移動，當波紋管上有孔洞時，氣流將由孔洞吹出至檢測臺的底板上，并引起振動軸的振動。振動軸在振動過程中，不斷擺動吊球，使吊球撞擊在金屬鈴殼上，由此使金屬鈴殼發聲，提醒操作人員，該波紋管有孔洞，為次品；當波紋管上無孔洞時，氣流經由波紋管的另一端吹出，因而不會引起金屬鈴殼發聲，由此進行波紋管的檢測。

當上滑塊將波紋管抵緊后，上滑塊在上斜桿的帶動下繼續旋轉，從而使抵緊在上滑塊上的波紋管跟隨發生旋轉，從而能夠?qū)⒉煌牟课豢拷駝?dòng)軸，而對多個部位進行全面檢測，保證檢測精度。

本方法的有益效果：1、本產品利用風進行波紋管上的孔洞檢測，相比現有技術中使用光線檢測的方式，一方面由于風的運動無固定方向，進入波紋管后能夠充滿在波紋管內，從而對波紋管進行全面檢測；另一方面由于風在流動的過程中，對其他的物體具有一定的吹力，當孔洞被鄰側的褶皺遮擋時，能夠?qū)⒄趽醪课煌崎_(kāi)而流出孔洞，因此能夠提高檢測的精準度。2、通過吹出的風振動振動軸，觀察振動軸是否振動，即可判定該波紋管是否有孔洞;振動軸振動而敲擊金屬鈴殼，使金屬鈴殼發聲，從而達到提醒和報警的目的，便于操作者的及時處理。3、通過螺紋管的旋轉，使得中心滑塊帶動上滑塊滑動而將波紋管抵緊固定，并帶動波紋管發生旋轉，從而能夠?qū)Σy管的多個部位進行全面檢測，提高了檢測的準確性。

外管道上還固定連接有下斜桿，下斜桿上滑動連接有下滑塊，下滑塊也滑動連接在豎桿上。下斜桿配合上斜桿而同時將波紋管抵緊，保證波紋管的穩定旋轉，便于對波紋管進行檢測。

底板的下側設有水槽，振動軸遠離底板的一端伸入水槽內，水槽的上部連接有水管，水管與中心軸管連通，水管上安裝有水栗。當振動軸發生振動時，振動軸將使水槽內的水發生波動，從而使水位不斷上升和下降，在水位變化的過程中，部分水流入水管內，并被水泵抽至中心軸管內，之后經由螺紋管流入波紋管內。在此過程中，操作者通過觀察水面的波動情況或觀察檢測后的波紋管內是否有水，即可判定該波紋管是否有孔洞，增強了判斷依據，實現準確檢測。

固定機構有兩組，兩組固定機構正對設置，一組固定機構滑動連接在底板上。兩組固定機構同時將波紋管的兩端抵緊固定，防止波紋管較重時，一組固定機構無法將波紋管有效固定，或波紋管較輕時，波紋管未被固定機構固定的一端發生擺動，保證波紋管的穩定檢測。

穿孔有多個，多個穿孔沿直線排列，且穿孔位于兩組固定機構之間。多個穿孔同時對波紋管上的多個部位進行檢測，提高檢測精度。

穿孔的上端連接有錐形口，穿孔與錐形口的小端連接。錐形口相比于圓形口，能夠?qū)⒉y管吹出的氣流集中導向至振動軸上，使振動軸發生明顯振動而利于檢測和觀察。

豎桿的兩端和螺紋管遠離中心軸管的一端均設有限位塊。限位塊能夠防止中心滑塊、上滑塊或下滑塊從螺紋管或豎桿上脫落。

附圖說明

圖1為本產品塑料波紋管孔洞檢測裝置的結構圖。

圖2為圖1中A0的局部放大圖。
